Metodologia PhotoCad, project insights

Vantaggi della metodologia PhotoCad

Da qualche tempo, PhotoCad offre un'alternativa al rilievo convenzionale. A differenza del rilievo convenzionale, la metodologia si basa sul principio della fotogrammetria.

Le nuvole di punti ad alta risoluzione vengono create utilizzando materiale fotografico e video. L'uso di scanner laser per le aree interne e di droni per le aree esterne si è dimostrato particolarmente efficace.

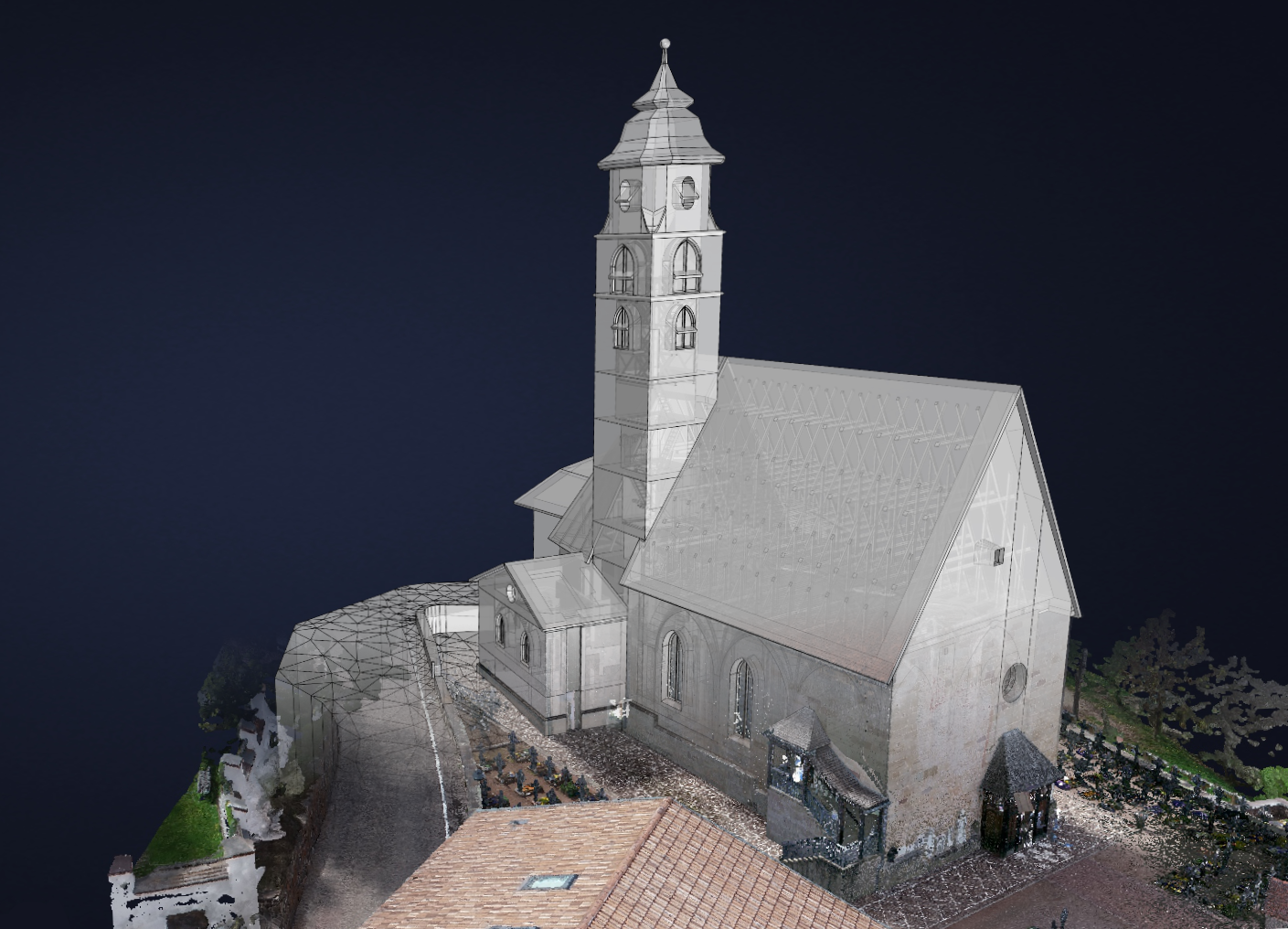

Dopo che la nuvola di punti è stata creata, può essere visualizzata nel nostro viewer online e varie informazioni, come aree e volumi, possono essere raccolte. Tuttavia, poiché l'ulteriore pianificazione si basa su disegni vettoriali (come il CAD), la nuvola di punti deve essere astratta o vettorializzata.

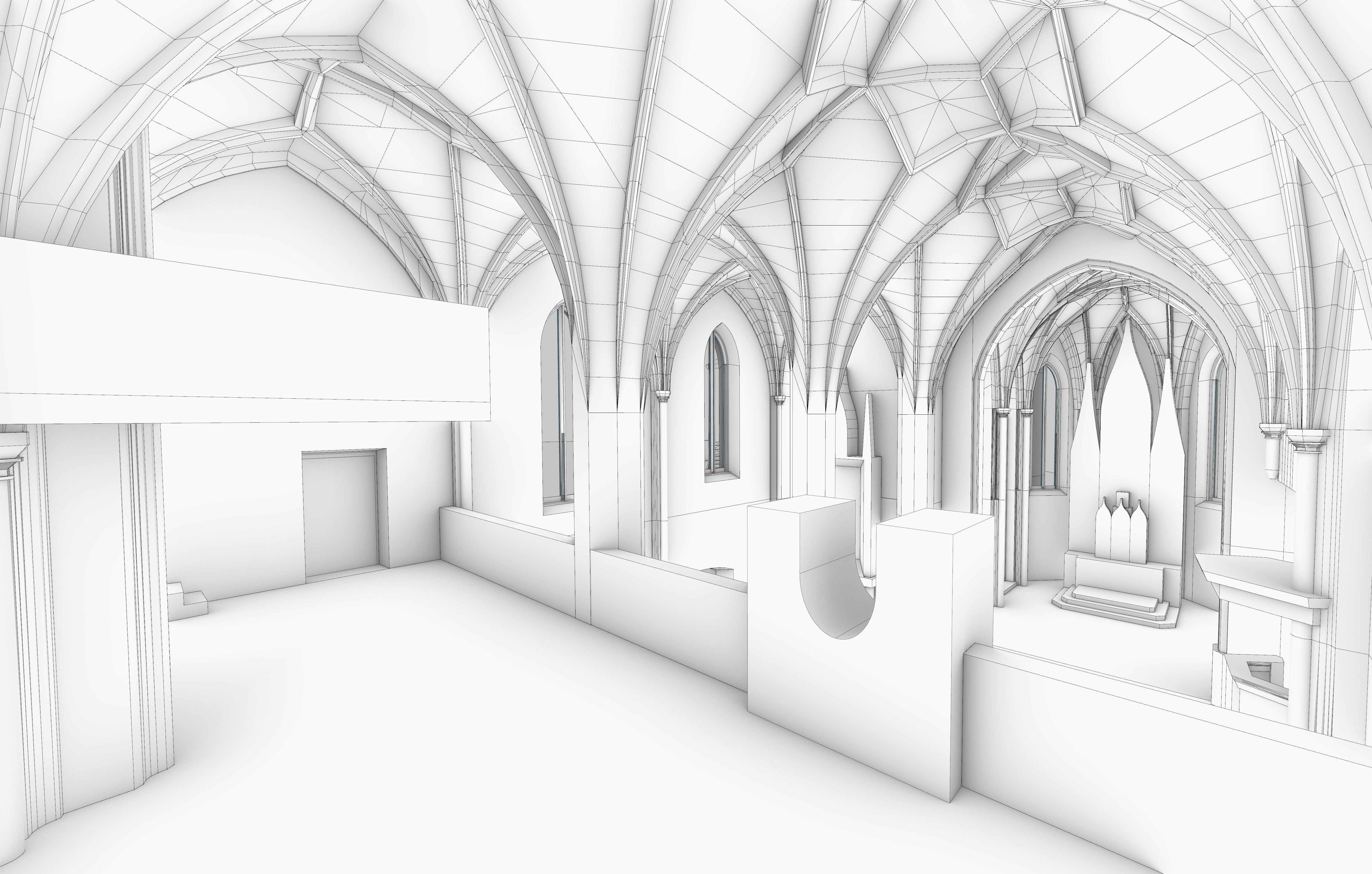

Un grande vantaggio di questo metodo è che gli oggetti da misurare possono essere rilevati con una precisione che è molto difficile da raggiungere con il metodo convenzionale. Un buon esempio è la volta a costoloni della chiesa di Deutschnofen, Provincia di Bolzano.

Come nella maggior parte degli edifici elencati, molti elementi architettonici, come le volte, le colonne, ma anche i muri, sono leggermente storti. Queste imperfezioni sono difficili da catturare con il rilievo convenzionale, ma vengono rivelate con il nostro approccio.

Una volta che il modello è stato vettorializzato in 3D, può essere esportato in 3D come modello CAD/BIM o in 2D come CAD e PDF per la pianificazione convenzionale.

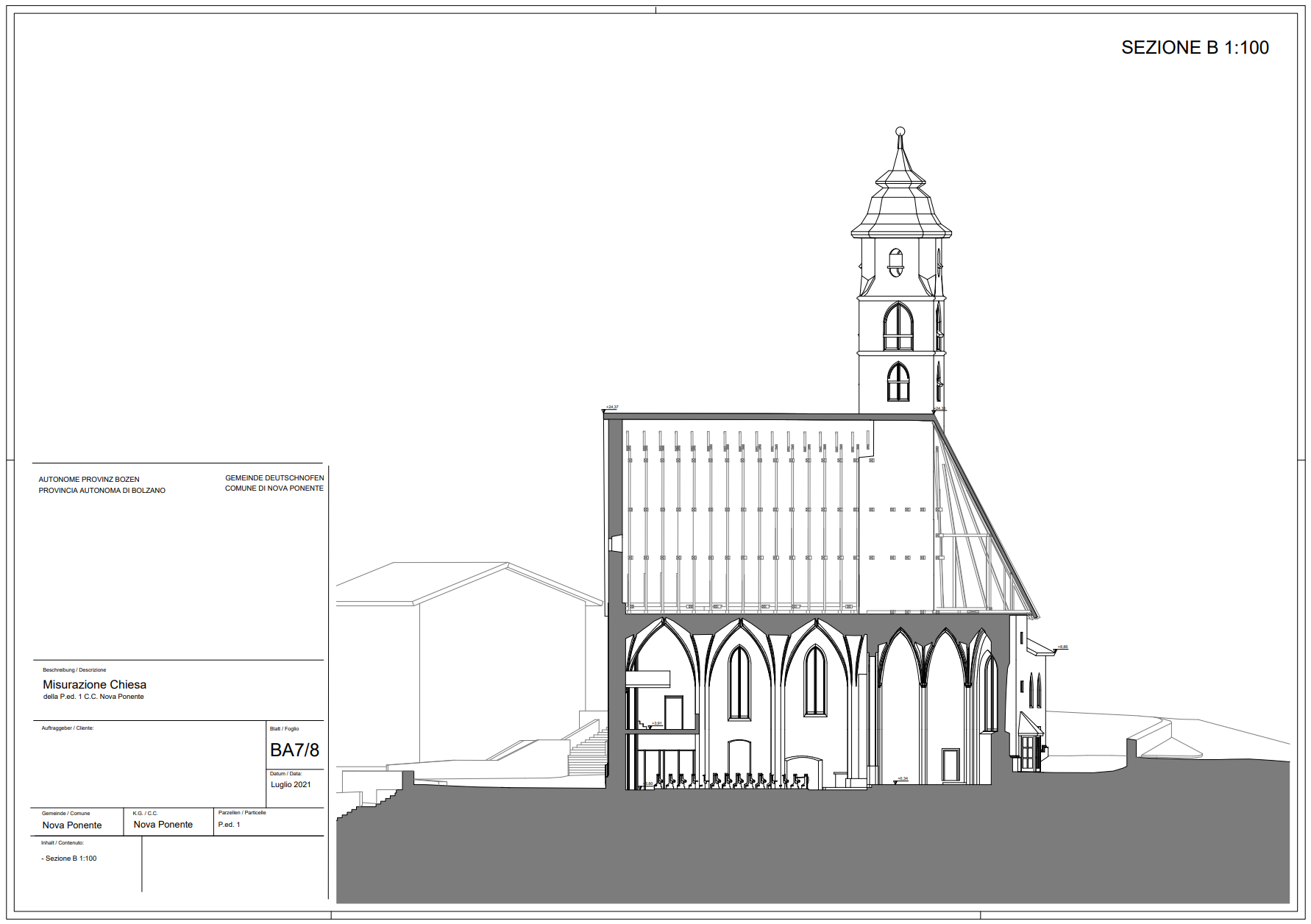

Un altro vantaggio di questo processo è che ulteriori rappresentazioni di piani, come sezioni e prospetti, non devono essere riprogettate, risparmiando così tempo e costi. Questa metodologia apre un livello di precisione prima impossibile e offre un grande potenziale nell'inventario e nella ristrutturazione di questi edifici.

Autore:

Head of 3D-Planning
Jonas Pedrotti, Dipl.-Ing.
